Central de abastecimento/pressurização com ou sem variação de velocidade

Publicado por Wilo Portugal, Lda

Tipo(s) de infraestrutura
Hospitais; Piscinas; Unidades hoteleiras; Escolas; Complexos desportivos; IPSS; Centros comerciais; Outro

Domínio(s) de intervenção
Produção de Água Quente; Gestão Técnica em Edifícios; Instalações Prediais de Águas e Esgotos; Dispositivos de Utilização (Água) Prediais; Sistemas de Aproveitamento de Águas Pluviais (SAAP); Eficiência Energética; Construção; Projeto

Palavra(s) chave
Água quente sanitária Eficiência energética Sistemas de Aproveitamento de Águas Pluviais (SAAP) Edifícios de serviços Consumo energético Auditoria hídrica Acompanhamento de obras Construção Projeto

Descrição

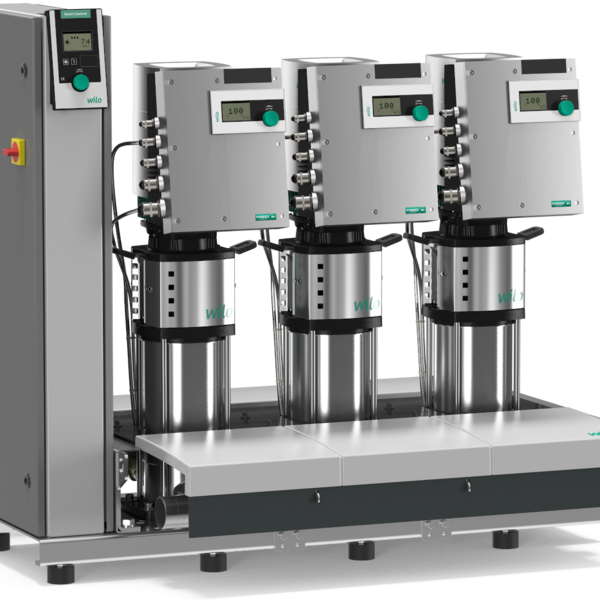

Sistema de aumento de pressão compacto de acordo com a norma DIN 1988 e DIN EN 806 para ligação direta ou indireta. Constituído por bombas centrifugas em aço inoxidável, verticais, com aspiração normal, ligadas em paralelo, na versão com rotor seco, dispondo cada bomba de um conversor de frequência. Em estado pronto para conexão com tubagem em aço inoxidável, montado na estrutura básica, incluindo o dispositivo de comando com o equipamento de medição e ajuste necessário.
Para abastecimento de água e aumento de pressão totalmente automáticos em edifícios residenciais, comerciais e administrativos, hotéis, hospitais, grandes armazéns, bem como instalações industriais.
Transporte de água potável, água de processo industrial, água de refrigeração, água de extinção (exceto para sistemas de extinção de incêndios de acordo com a norma DIN 14462 e com autorização das autoridades de proteção contra incêndios) ou outros tipos de água de serviço que não ataquem química nem mecanicamente o material e que não contenham componentes abrasivos ou com fibras longas.

Características especiais/vantagens do produto
- Sistema robusto, que cumpre com todos os requisitos da norma DIN 1988 (EN 806)
- As ligações e os sensores estão protegidos para garantir uma instalação segura e fiável
- Regulação ideal da carga das bombas graças ao modo de controlo de pressão variável (pv) e à regulação paralela da velocidade síncrona para maiores poupanças de energia
- Aprovação WRAS/KTW/ACS das bombas para todas as peças em contacto com o fluido (versão EPDM)
- Sistema hidráulico de bombas altamente eficiente da série Helix EXCEL, controlados eletronicamente através de motores EC com conversor de frequência arrefecido a ar integrado
- Motor EC altamente eficiente com acionamento de alta eficiência (da classe da eficiência energética IE5, valores limite conforme a norma IEC 60034-30-2)
- Poupa energia graças à largura de banda de controlo sobreproporcional do conversor de frequência de 25 Hz a 60 Hz no máximo
- Sistema integrado de deteção de funcionamento a seco com desconexão automática no caso de falta de água, através do diagrama característico funcional do sistema eletrónico de controlo do motor
- Empanque mecânico das bombas, independente do sentido de rotação, para uma manutenção simples
- O design de lanterna flexível permite um acesso direto ao empanque mecânico
- Acoplamento com espaçador para substituição do empanque mecânico sem desmontagem do motor (a partir de 7,5 kW)
- Sistema hidráulico com otimização de perdas de pressão da instalação completa.
- Apoio intermédio em cerâmica (Al203/CW) assegura uma longa vida útil
- As peças em contacto com fluidos são à prova de corrosão
- Aparelho de controlo/comando Comfort SCe, máxima qualidade no visor LC, navegação simples com menu claro e tecnologia de botão verde para ajuste de parâmetros, para ativação das bombas eletrónicas com conversor de frequência
- Pronta para a integração na gestão técnica centralizada com o aparelho de distribuição SCe por Modbus RTU de série
- Verificação de fábrica e predefinição da área de trabalho ideal (incl. certificado de teste de aceitação de acordo com a norma EN 10204 – 3.1)

Equipamento/função
- Bombas centrífugas em aço inoxidável de alta pressão das séries Helix EXCEL 2 até Helix EXCEL 52
- Estrutura básica em aço galvanizado eletrolítico com amortecedores reguláveis em altura para isolamento acústico do corpo
Do lado da pressão:
- Guarnição de fecho em todas as bombas
- Dispositivo de afluxo em todas as bombas
- Reservatório de pressão com membrana 8 l, PN 16
- Sensor de pressão 4..20 mA
- Manómetro
Na sucção:
- Guarnição de fecho em todas as bombas
- Sensor de pressão 4..20 mA
- Manómetro
- Comando automático da bomba através do
Smart-Controller (SCe) em caixa de chapa de aço, tipo de proteção IP54 constituída por alimentação de tensão de comando interna, microprocessador com Soft-PLC, entradas e saídas analógicas e digitais, para ativação de bombas eletrónicas com conversor de frequência.
Para facilitar a manutenção, recomenda-se uma área de trabalho de 1m ao redor do equipamento.

Acionamento/Visor
- Mostrador LC (com iluminação de fundo) para indicação dos dados de funcionamento, parâmetros do regulador, estados de funcionamento das bombas, mensagens de erro e memória do histórico
- Guia de menu com símbolos e números do menu
- LEDs para indicação do estado da instalação ( funcionamento/avaria)
- Parâmetros pré-ajustados de fábrica para fácil colocação em funcionamento/arranque
- Regulação dos parâmetros de funcionamento e confirmação dos avisos de avaria através da tecnologia de botão verde
- Interruptor principal detetável
- Funcionamento com/sem bomba de reserva selecionável através do serviço de assistência
- Contador das horas de funcionamento por bomba e para a instalação completa
- Contador dos ciclos de comutação por bomba e para a instalação completa
- Registo das últimas 16 avarias

Regulação
- Regulação totalmente automática de para 1 a 4 bombas controladas por frequência, através da comparação valor real/valor nominal
- Comutação do valor nominal: Pode ser ativado um segundo valor nominal por contacto
- Alteração externa à distância do valor nominal através do sinal 4…20 mA
- Ativação automática, sensível à carga de 1 a n bomba(s) não regulada(s), dependendo da variável de controlo de pressão - constante, p-c ou pressão - variável, p-v
- 2 conjuntos de parâmetros selecionáveis, menu Easy (valor nominal e modo de controlo) ou menu Expert (parâmetros de funcionamento e de regulação)
- Modo de funcionamento das bombas selecionáveis livremente (manual, desl., automático)
- Alternância automática e ajustável das bombas
- Definição standard: Impulso – a cada nova solicitação, a bomba seleccionada é substituída sem considerar as horas de funcionamento
- Alternativa: Substituição de bombas, de acordo com as horas de funcionamento, substituição cíclica de bombas da bomba seleccionada, de acordo com as horas de serviço ajustáveis
- Teste de funcionamento da bomba automático, ajustável (avanço da bomba)
- Pode ser ativado/desativado
- Tempo entre dois testes de funcionamento da bomba de programação livre
- Tempos de bloqueio de programação livre
- Velocidade livremente ajustável

Monitorização
- Emissão do valor real do sistema através do sinal analógico 0 – 10 V para possibilidade de indicação/medição externa, 10 V correspondem ao valor final do sensor
- Sensor do sinal 4 – 20 mA (teste de condutividade dos percursos do transmissor) para valor real das variáveis de controlo
- Proteção dos cabos de ligação à rede da bomba através do interruptor de proteção de cabos
- Comutação automática em caso de avaria de uma bomba de funcionamento na bomba de reserva
- Monitorização dos valores máx. e mín. do sistema com tempos de retardamento e limites ajustáveis
- Teste de caudal nulo para a desconexão da instalação se não ocorrer qualquer recolha de água (parâmetros ajustáveis)
- Função de enchimento da tubagem para enchimento de tubos vazios (primeiro enchimento da rede de consumo)
- Proteção contra a falta de água através de contacto, por ex. para interruptor de bóia ou interruptor de pressão
- Paragem automática da bomba em caso de avaria, por ex. funcionamento com velocidade de funcionamento de emergência predefinida

Interfaces
- Contactos sem voltagem para sinais coletivos de funcionamento/avaria (SBM/SSM)
- Possível retorno lógico para SBM e SSM
- Contactos para lig/desl. externo, falta de água e segundo valor nominal
- Lig/Desl externo através do contacto para desativação do funcionamento automático da instalação

Acessórios opcionais (instalação de fábrica ou posteriormente após esclarecimento técnico)
- Aviso de avaria e de funcionamento individual, aviso de falta de água
- Conversor de sinal de 0/2 – 10 V para 0/4 – 20 mA

Acessórios recomendados (encomendar em separado)
- Kit de proteção contra funcionamento em seco WMS opcional
- Tubos de ligação flexíveis ou compensadores
- Reservatório de pressão com membrana
- Tampas roscadas para instalações com bombas com tubagem coletora roscada

Sistemas de Bus (opcional)
- LON-Bus, Modbus TCP, BACnet MSTP, BACnet IP

Normas observadas
- Regulações técnicas para instalações de água potável de acordo com a norma DIN 1988 (EN 806)
- Depósito de expansão com membrana/depósito de expansão com membrana de acordo com a norma DIN 4807
- Equipamento de instalações de potência com meios de funcionamento eletrónicos de acordo com a norma EN 50178
- Equipamento eléctrico de máquinas de acordo com a norma EN 60204-1
- Segurança dos aparelhos eletrodomésticos e análogos de acordo com a norma EN 60335-1
- Conjuntos de aparelhagem de baixa tensão de acordo com a norma EN 60439-1/61439-1
- CEM – Imunidade para ambientes industriais (EN 61000-6-2)
- CEM – Norma de emissão para os ambientes residenciais, comerciais e de indústria ligeira (EN 61000-6-3)
